La scelta del tipo di filtro più adatto per le applicazioni RF dipende da diversi parametri chiave e dai requisiti applicativi. Ecco un approccio strutturato alla scelta tra filtri LTCC, LC, a cavità e a guida d'onda:

1. Gamma di frequenza

LTCC (ceramica co-cotta a bassa temperatura) :

Ideale per 500 MHz – 6 GHz (ad esempio, WiFi, 5G sub6 GHz, IoT).

Prestazioni limitate alle frequenze più alte a causa di effetti parassiti.

LC (elemento concentrato) :

Adatto per DC – 3 GHz (frequenze più basse).

Soffre di un fattore Q basso alle frequenze più alte.

Filtri a cavità :

Ideale per 1 GHz – 40 GHz (stazioni base cellulari, radar, satellite).

Elevato fattore Q, ideale per applicazioni a banda stretta.

Filtri a guida d'onda :

Ideale per 10 GHz – 100+ GHz (mmWave, radar, aerospaziale).

Prestazioni eccellenti a frequenze estremamente elevate.

2. Perdita di inserzione e fattore Q

LTCC: Q moderato (~100300), perdita di inserzione ~13 dB.

LC: Q basso (~50200), perdita di inserzione più elevata (~25 dB).

Cavità: Q elevato (~1.000-10.000), bassa perdita di inserzione (~0,11 dB).

Guida d'onda: Q molto elevato (~10.000+), perdita estremamente bassa (~0,050,5 dB).

3. Dimensioni e integrazione

LTCC: Molto compatto, montabile in superficie, ottimo per moduli integrati.

LC: Piccolo ma soffre di effetti parassiti alle alte frequenze.

Cavità: voluminosa, utilizzata nelle stazioni base e nei sistemi ad alta potenza.

Guida d'onda: la più grande, utilizzata in ambito aerospaziale.

4. Gestione della potenza

LTCC e LC: potenza da bassa a media (fino a pochi watt).

Cavità: Alta potenza (da decine a centinaia di watt).

Guida d'onda: potenza estremamente elevata (gamma kW).

5. Costi e produzione

LTCC: costo medio-basso, producibile in serie.

LC: il più economico ma con prestazioni limitate.

Cavità: costo più elevato dovuto alla lavorazione di precisione.

Guida d'onda: la più costosa, utilizzata nelle applicazioni più sofisticate.

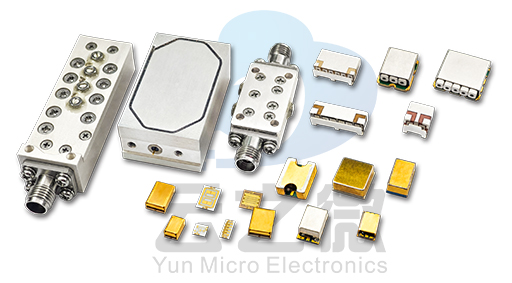

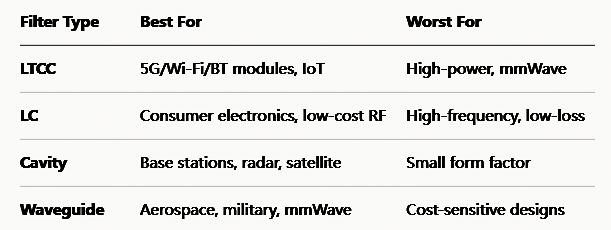

6. Esempi di applicazione:

Diagramma di flusso delle decisioni:

1. Frequenza > 10 GHz? → Guida d'onda (se la potenza e il budget lo consentono).

2. Hai bisogno di bassissime perdite e alta potenza? → Cavità.

3. Dimensioni ridotte e prestazioni moderate? → LTCC.

4. Basso costo, bassa frequenza? → LC.

Raccomandazione finale:

5G/WiFi (Sub6 GHz, compatto): LTCC.

Stazioni base cellulari (alta potenza, basse perdite): cavità.

mmWave/Radar (frequenza estremamente alta): guida d'onda.

Elettronica di consumo (basso costo, <3 GHz): LC.
