I filtri passa-banda a cavità possono essere utilizzati in applicazioni spaziali, ma richiedono considerazioni particolari a causa dell'ambiente spaziale ostile. Ecco i fattori chiave da considerare:

1. Selezione dei materiali e stabilità termica

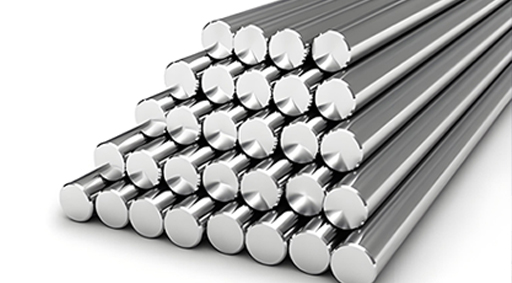

Materiali a basso degassamento: è necessario utilizzare materiali di qualità spaziale (ad esempio Invar, titanio o alluminio con rivestimento speciale) per ridurre al minimo il degassamento nel vuoto, che potrebbe contaminare componenti ottici o elettronici sensibili.

Controllo dell'espansione termica: il filtro deve mantenere le prestazioni anche in caso di forti sbalzi di temperatura (ad esempio, da 150 °C a +150 °C). È necessario scegliere materiali con coefficienti di espansione termica (CTE) uniformi per prevenire la deformazione meccanica.

2. Vibrazione e robustezza meccanica

Deve resistere alle elevate vibrazioni di lancio (tipicamente 10–2000 Hz, 10–20 G RMS).

Potrebbero essere necessarie strutture rinforzate o meccanismi di smorzamento per evitare microfonicità o scordatura.

3. Resistenza alle radiazioni

Alcuni materiali dielettrici o ferromagnetici possono degradarsi se esposti a radiazioni ionizzanti.

Si dovrebbero prendere in considerazione rivestimenti o materiali resistenti alle radiazioni (ad esempio allumina, zaffiro).

4. Compatibilità con il vuoto

Non utilizzare adesivi organici che potrebbero rilasciare gas; utilizzare invece la brasatura o la saldatura.

Evitare volumi intrappolati che potrebbero causare problemi di differenza di pressione.

5. Stabilità di frequenza e sintonizzazione

Le variazioni termiche possono alterare la sintonia del filtro; potrebbe essere necessaria una compensazione della temperatura (ad esempio, utilizzando barre dielettriche con CTE opposto).

Alcune missioni potrebbero richiedere filtri sintonizzabili (ad esempio attuatori piezoelettrici) per garantire l'adattabilità.

6. Perdita di inserzione e gestione della potenza

Ridurre al minimo le perdite (fondamentale per i segnali deboli nelle comunicazioni dallo spazio profondo).

Le applicazioni ad alta potenza (ad esempio i trasmettitori satellitari) potrebbero richiedere una maggiore dissipazione del calore.

7. Test e qualificazione

Cicli termici: verifica le prestazioni in tutti gli intervalli di temperatura della missione.

Test di vibrazione: simulazione delle condizioni di lancio secondo standard quali NASA-STD-7003 o ECSS-E-10-03.

Test di degassamento: conformi agli standard NASA ASTM E595 o ESA ECSS-Q-ST-70-02.

Esempi di applicazioni spaziali

Comunicazione satellitare (ad esempio, filtri a banda X/Ku/Ka).

Sonde nello spazio profondo (filtri a banda stretta per comunicazioni ad alta selettività).

Osservazione della Terra (filtraggio spettrale negli imager iperspettrali).

Conclusione

Filtri passa-banda a cavità Sono utilizzabili nello spazio, ma richiedono una progettazione rigorosa, una selezione dei materiali e test rigorosi per garantirne l'affidabilità. Spesso sono necessarie soluzioni personalizzate da produttori qualificati per lo spazio (ad esempio, fornitori approvati da ESA/NASA).
