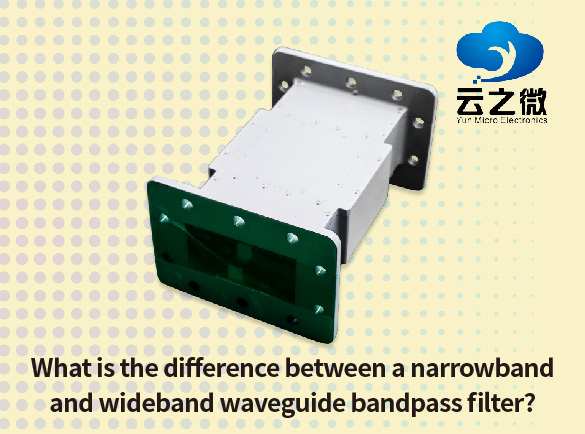

La differenza fondamentale tra banda stretta e filtri passa-banda a guida d'onda a banda larga risiede nella loro larghezza di banda, complessità di progettazione e applicazioni: 1. Larghezza di banda I filtri a banda stretta hanno una larghezza di banda frazionaria molto piccola (in genere 20%), consentendo loro di far passare un'ampia gamma di frequenze con un'attenuazione minima. 2. Progettazione e struttura I filtri a banda stretta richiedono risonatori ad alto Q (ad esempio, modelli con accoppiamento in cavità) per ottenere un roll-off netto e una reiezione elevata. Spesso utilizzano più sezioni risonanti per gonne ripide. I filtri a banda larga utilizzano risonatori più semplici e più ampi (ad esempio guide d'onda rigate o corrugate) per supportare una banda passante più ampia ma con un roll-off meno aggressivo. 3. Scenari applicativi Filtri a banda stretta: utilizzati nelle stazioni base e in altri scenari che richiedono un isolamento di frequenza preciso. Filtri a banda larga: adatti per comunicazioni wireless a banda larga, sistemi di disturbo e ricevitori a banda larga in cui è necessario il supporto multifrequenza. 4. Compromessi sulle prestazioni La banda stretta offre una migliore selettività ma è più sensibile alle tolleranze di fabbricazione. La banda larga garantisce una minore perdita di inserzione su un ampio spettro, ma sacrifica il rigetto fuori banda. In sintesi, la scelta dipende dal fatto che il sistema richieda una discriminazione di frequenza fine (banda stretta) o un'ampia copertura del segnale (banda larga). Yun Micro, in qualità di produttore professionale di componenti passivi RF, può offrire filtri a cavità fino a 40 GHz, che includono filtro passa-banda, filtro passa-basso, filtro passa-alto e filtro elimina-banda. Non esitate a contattarci: liyong@blmicrowave.com

Nei sistemi di comunicazione senza fili, filtri passa-banda migliorare significativamente la qualità del segnale attraverso i seguenti meccanismi chiave: 1. Selettività di frequenza migliorata Isola con precisione le bande di frequenza target (ad esempio, 3,5 GHz per 5G) sopprimendo al contempo le interferenze dei canali adiacenti Applicazione tipica: i front-end dei ricevitori delle stazioni base possono raggiungere un rigetto fuori banda >40 dB 2. Rapporto segnale/rumore (SNR) ottimizzato Filtra il rumore termico e i segnali spuri fuori banda al ricevitore Dimostrato di migliorare l'SNR del sistema di 15-20 dB nelle misurazioni pratiche 3. Protezione della linearità Previene la ricrescita dello spettro causata dalla non linearità dell'amplificatore di potenza (ad esempio, miglioramento ACLR >5dB) Specifiche critiche: in genere richiedono filtri ad alta linearità con IP3 >40dBm 4. Garanzia di compatibilità del sistema Abilita l'isolamento duplex nei sistemi FDD (isolamento >55 dB) Supporta l'isolamento della banda di frequenza per l'aggregazione della portante 5. Miglioramento del rifiuto delle interferenze Sopprime le interferenze provenienti dalle stazioni base vicine (reiezione tipica di 30-50 dB) Filtra il rumore industriale (ad esempio, filtraggio della coesistenza tra Wi-Fi e 5G) Nelle applicazioni pratiche, filtri a cavità sono comunemente utilizzati nelle stazioni base (perdita di inserzione

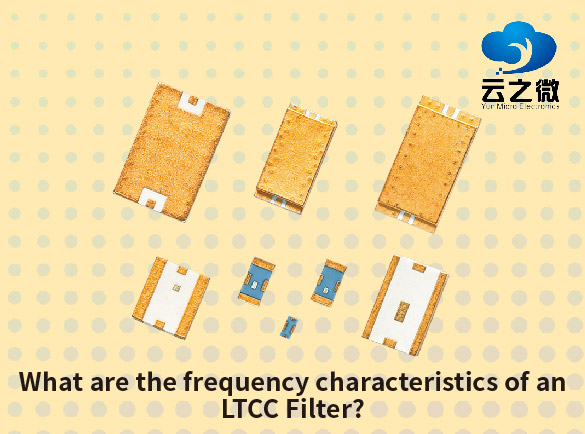

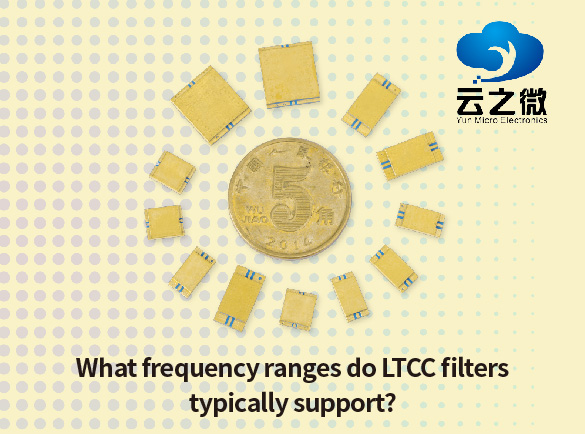

I filtri LTCC (Low-Temperature Co-fired Ceramic) supportano in genere un'ampia gamma di frequenze, a seconda del design e dell'applicazione. Generalmente, coprono le seguenti gamme di frequenza: 1. Bande HF a microonde – Filtri LTCC operano comunemente da pochi MHz fino a decine di GHz. 2. Intervalli comuni: Sub-6 GHz (100 MHz~6 GHz) – Ampiamente utilizzato nelle comunicazioni wireless (ad esempio, Wi-Fi, 4G/5G, Bluetooth, GPS). Onde millimetriche (24 GHz~100 GHz+) – Alcuni filtri LTCC avanzati supportano applicazioni radar automobilistiche e 5G mmWave. 3. Applicazioni specifiche: Bluetooth/Wi-Fi (2,4 GHz, 5 GHz) Cellulare (700 MHz~3,5 GHz per 4G/5G) GPS (1,2 GHz, 1,5 GHz) Radar automobilistico (24 GHz, 77 GHz, 79 GHz) La tecnologia LTCC consente di realizzare filtri compatti e ad alte prestazioni con un'ottima stabilità termica, rendendoli adatti a sistemi RF e a microonde. L'intervallo di frequenza esatto dipende dalle proprietà del materiale, dal design del risonatore e dalla precisione di fabbricazione. Specifiche dei filtri LTCC di Yun Micro: Filtro LTCC con legatura a filo d'oro Parametro: Gamma di frequenza: 1 GHz ~ 20 GHz (BPF) 3dB BW: 5%~ 50% Dimensioni: lunghezza 4~10 mm, larghezza 4~7 mm, altezza 2 mm Buona consistenza del prodotto Piccoli volumi, montabili in superficie o con collegamenti a filo o a nastro Filtro LTCC a montaggio superficiale Parametro: Gamma di frequenza: 80 MHz ~ 9 GHz (LPF), 140 MHz ~ 7 GHz (BPF) 3dB BW: 5%~50% Dimensioni: lunghezza 3,2~9 mm, larghezza 1,6~5 mm, altezza 0,9~2 mm Buona consistenza del prodotto Piccoli volumi, montabili in superficie o con collegamenti a filo o a nastro Yun Micro, in qualità di produttore professionale di componenti passivi RF, è in grado di offrire filtri a cavità fino a 40 GHz, che includono filtri passa-banda, filtri passa-basso, filtri passa-alto e filtri elimina-banda. Non esitate a contattarci: liyong@blmicrowave.com

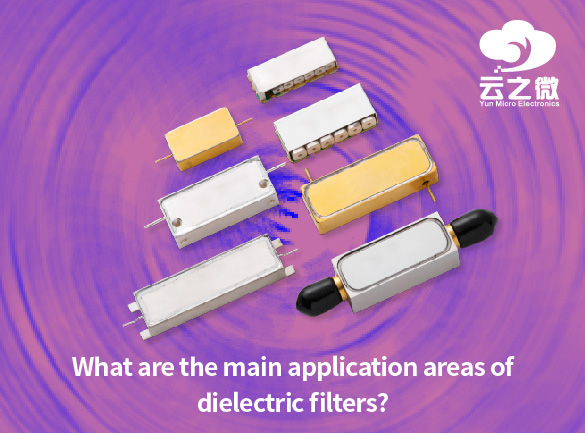

Filtri dielettrici, Grazie ai vantaggi di miniaturizzazione, prestazioni ad alta frequenza e basse perdite, sono ampiamente utilizzati in applicazioni civili. I principali ambiti di applicazione includono: 1. Sistemi di comunicazione 5G/6G Nelle stazioni base 5G, i filtri dielettrici sono ampiamente utilizzati nelle apparecchiature AAU/RRU per elaborare segnali nelle bande di frequenza sub-6 GHz e nelle onde millimetriche. Le loro dimensioni compatte soddisfano perfettamente i requisiti di distribuzione densa delle antenne Massive MIMO. Per i dispositivi terminali, gli smartphone 5G e altri dispositivi utilizzano filtri dielettrici per il filtraggio del segnale multibanda, garantendo la qualità della comunicazione. 2. Comunicazione satellitare Nei sistemi di comunicazione satellitare civile, i filtri dielettrici svolgono un ruolo chiave nell'elaborazione del segnale in banda Ka/Ku per la connessione Internet satellitare in orbita terrestre bassa (LEO) (ad esempio, Starlink). La loro leggerezza riduce significativamente il peso del carico utile satellitare e vengono utilizzati anche per il filtraggio del segnale nelle stazioni di ricezione terrestri. 3. IoT e connettività wireless Nel campo dell'IoT, i filtri dielettrici vengono utilizzati per il filtraggio di bande di frequenza inferiori a 1 GHz nelle tecnologie LPWAN (ad esempio, LoRa, NB-IoT) per migliorare l'affidabilità della trasmissione. Per le comunicazioni a corto raggio, supportano la soppressione delle interferenze nelle tecnologie Wi-Fi 6E/7 (banda 6 GHz), Bluetooth e Zigbee. 4. Elettronica di consumo Gli smartphone rappresentano un'importante applicazione per i filtri dielettrici, utilizzati per il filtraggio in modo comune nelle reti 5G multibanda (n77/n78/n79) e 4G LTE. Nei dispositivi per la domotica, prodotti come smart speaker e dispositivi indossabili integrano filtri dielettrici miniaturizzati. 5. Elettronica automobilistica Nelle comunicazioni veicolo-tutto (V2X), i filtri dielettrici vengono utilizzati nei moduli 5G. Per i sistemi avanzati di assistenza alla guida (ADAS), anche l'elaborazione del segnale radar a onde millimetriche a 77 GHz si basa su filtri dielettrici. 6. Attrezzature mediche e industriali Dispositivi medici come monitor wireless e apparecchiature per la terapia a microonde utilizzano filtri dielettrici per il filtraggio della banda ISM. Anche le reti di sensori wireless per l'IoT industriale si avvalgono di filtri dielettrici per ottimizzare la qualità del segnale. 7. Tecnologie emergenti La ricerca sulle comunicazioni terahertz per il 6G sta esplorando l'uso di filtri dielettrici. Lo sviluppo di dispositivi elettronici flessibili ha inoltre creato una domanda di filtri flessibili nei dispositivi indossabili. Le tendenze future includono: Supporto per bande di frequenza più elevate (oltre 100 GHz) Integrazione 3D con chip RF Progetti intelligenti e sintonizzabili Tecnologie verdi a basso consumo energetico I filtri dielettrici continuano ad ampliare le loro...

La scelta tra un filtro passa-banda (BPF) e un filtro passa-basso (LPF) dipende dalla specifica elaborazione del segnale esigenze: nessuna delle due è universalmente "migliore". Ecco un confronto per aiutarti a decidere: 1. Scopo e risposta in frequenza Filtro passa-basso (LPF) : Consente il passaggio delle frequenze al di sotto di una frequenza di taglio (f_c) attenuando al contempo le frequenze più alte. Ideale per: Rimozione del rumore ad alta frequenza. Anti-aliasing prima del campionamento ADC. Segnali di levigatura (ad esempio, nei dati audio o dei sensori). Filtro passa-banda (BPF) : Consente il passaggio delle frequenze comprese in un intervallo specifico (da f_lower a f_upper), rifiutando sia le frequenze più basse che quelle più alte. Ideale per: Estrazione di una banda di frequenza specifica (ad esempio, comunicazioni radio, segnali EEG/ECG). Rifiuto delle interferenze fuori banda (ad esempio nei sistemi wireless). 2. Quando usare Which? Utilizzare un LPF se: Ciò che ti interessa sono solo le componenti a bassa frequenza di un segnale. Il tuo obiettivo è la riduzione del rumore (ad esempio, rimuovere il fruscio ad alta frequenza dall'audio). È necessario impedire l'aliasing nell'acquisizione dei dati. Utilizzare un BPF se: Il segnale di interesse si trova all'interno di un intervallo di frequenza specifico (ad esempio, l'estrazione di un tono da 1 kHz in un ambiente rumoroso). È necessario isolare un segnale portante modulato (ad esempio, nelle applicazioni RF). Si desidera rimuovere sia l'offset DC sia il rumore ad alta frequenza (ad esempio, nell'elaborazione del segnale biomedico). 3. Compromessi Complessità: Gli LPF sono più semplici da progettare (ad esempio, RC, Butterworth). I BPF richiedono la sintonizzazione di due frequenze di taglio e potrebbero richiedere progetti di ordine superiore. Fase e ritardo: Entrambi i filtri introducono sfasamenti, ma i BPF possono avere caratteristiche di ritardo di gruppo più complesse. Rifiuto del rumore: Un LPF rimuove solo il rumore ad alta frequenza. Un BPF rimuove il rumore al di fuori della sua banda passante (migliore per applicazioni selettive). 4. Esempio pratico Elaborazione audio: Utilizzare un LPF per rimuovere fruscii/rumore sopra i 20 kHz. Utilizzare un BPF (300 Hz–3,4 kHz) per i segnali vocali telefonici. Comunicazioni senza fili: Utilizzare un BPF per selezionare un canale specifico (ad esempio, banda Wi-Fi a 2,4 GHz). Segnali biomedici: Utilizzare un BPF (0,5–40 Hz) per l'EEG per rimuovere la deriva della corrente continua e gli artefatti muscolari ad alta frequenza. Conclusione: Scegli LPF per la riduzione generale del rumore e la conservazione del contenuto a bassa frequenza. Scegli BPF quando si isola una banda di frequenza specifica o si rifiutano interferenze sia a bassa che ad alta frequenza. Yun Micro , in qualità di produttore professionale di componenti passivi RF, può offrire filtri a cavità fino a 40 GHz, che includono filtro passa-banda, filtro passa-basso, filtro pa...

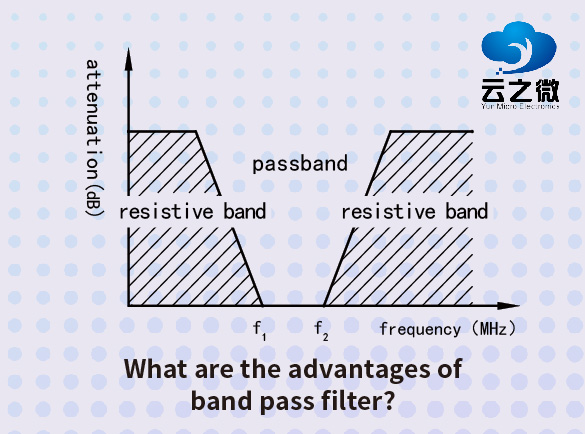

Filtri passa-banda (BPF) Sono essenziali nell'elaborazione del segnale e nell'elettronica, offrendo diversi vantaggi in diverse applicazioni. Ecco i principali vantaggi: 1. Isolamento selettivo della frequenza I BPF lasciano passare solo una gamma specifica di frequenze (la banda passante), attenuando le frequenze al di fuori di questa gamma (basse e alte frequenze). Utile per estrarre i segnali desiderati da rumore o interferenze. 2. Riduzione del rumore Bloccando le frequenze indesiderate (sia basse che alte), i BPF migliorano il rapporto segnale/rumore (SNR). Comunemente utilizzato nei sistemi di comunicazione (ad esempio, ricevitori radio) per isolare un canale particolare. 3. Chiarezza e precisione del segnale Migliora la qualità del segnale nell'elaborazione audio, nelle applicazioni biomediche (ad esempio EEG/ECG) e nell'analisi dei dati dei sensori. Rimuove gli offset CC e le interferenze ad alta frequenza. 4. Flessibilità nella progettazione Può essere implementato in forma analogica (circuiti LC, RC, amplificatori operazionali) o digitale (algoritmi DSP). Frequenza centrale e larghezza di banda regolabili per soddisfare diverse esigenze. 5. Previene l'aliasing nei sistemi di campionamento Nella conversione analogico-digitale (ADC), i BPF possono limitare i segnali di ingresso alla gamma di frequenza pertinente, impedendo l'aliasing. 6. Utilizzato in modulazione e demodulazione Essenziale nelle comunicazioni RF e wireless per selezionare frequenze portanti specifiche. Aiuta a separare i diversi canali nel multiplexing a divisione di frequenza (FDM). 7. Applicazioni biomediche e scientifiche Filtra gli artefatti nei dispositivi medici (ad esempio, rimuovendo le interferenze della linea di alimentazione a 50/60 Hz dai segnali ECG). Utilizzato nella spettroscopia e nell'analisi delle vibrazioni per concentrarsi su componenti di frequenza specifiche. 8. Prestazioni di sistema migliorate Riduce le interferenze nei sistemi radar, sonar e ottici. Migliora la qualità audio nei sistemi di altoparlanti isolando le frequenze medie Tipi e vantaggi BPF attivo (basato su amplificatore operazionale): elevata precisione, amplificazione e sintonizzabilità. BPF passivo (LC/RC): non necessita di alimentazione, design semplice. BPF digitale (FIR/IIR): programmabile, nessuna deriva dei componenti. Svantaggi da considerare: Distorsione di fase in prossimità delle frequenze di taglio. Progettare la complessità per larghezze di banda molto strette o molto ampie. Conclusione: I filtri passa-banda sono fondamentali per isolare le bande di frequenza, migliorare l'integrità del segnale e ridurre il rumore nell'elettronica, nelle comunicazioni e negli strumenti scientifici. La loro adattabilità li rende indispensabili in molti campi tecnici. Yun Micro, in qualità di produttore professionale di componenti passivi RF, è in grado di offrire filtri a cavità fino a 40 GHz, che includono filtri passa-banda, filtri passa-basso, filtri passa-alto e filtri elimina-banda. Non...

I filtri RF (radiofrequenza) sono componenti essenziali nei sistemi di comunicazione wireless, utilizzati per far passare o rifiutare selettivamente specifici intervalli di frequenza. Possono essere classificati in base alla risposta in frequenza, alla tecnologia di implementazione e all'applicazione. Ecco le tipologie principali: 1. Basato sulla risposta in frequenza Questi definiscono il comportamento del filtro in termini di selezione della frequenza: Filtro passa-basso (LPF) - Consente il passaggio delle frequenze inferiori a una frequenza di taglio (f₀) attenuando al contempo le frequenze più alte. Filtro passa-alto (HPF) - Consente il passaggio delle frequenze superiori a una frequenza di taglio (f₀) attenuando al contempo le frequenze più basse. Filtro passa-banda (BPF) - Lascia passare le frequenze all'interno di un intervallo specifico (da f₁ a f₂) e attenua le frequenze al di fuori di questa banda. Filtro elimina banda (BSF) / Filtro notch: blocca un intervallo di frequenza specifico (da f₁ a f₂) lasciando passare gli altri. Filtro passa-tutto - Lascia passare tutte le frequenze ma introduce uno sfasamento senza attenuazione. 2. Basato sulla tecnologia di implementazione Per costruire i filtri RF vengono utilizzate diverse tecnologie, ciascuna con caratteristiche uniche: Filtri LC - Utilizzare induttori (L) e condensatori (C); semplici ma ingombranti alle basse frequenze. Filtri SAW (onda acustica di superficie) - Utilizzare materiali piezoelettrici per applicazioni ad alta frequenza (gamma MHz-GHz). Filtri BAW (Bulk Acoustic Wave) - Simile a SAW ma opera a frequenze più elevate con una migliore gestione della potenza (utilizzato nel 5G). Filtri ceramici - Utilizzare risonatori ceramici per prestazioni compatte e stabili nei sistemi wireless. Filtri a cavità - Utilizzare cavità di guida d'onda per applicazioni ad alta potenza (ad esempio stazioni base, radar). Filtri MMIC (circuiti integrati monolitici a microonde) - Integrato nei chip semiconduttori per sistemi RF compatti. Filtri risonatori dielettrici - Utilizzare materiali ad alta permittività per prestazioni con fattore Q elevato. 3. In base alle caratteristiche della risposta Filtro Butterworth - Banda passante massimamente piatta, roll-off moderato. Filtro di Chebyshev - Roll-off più ripido ma con ondulazione nella banda passante/stopband. Filtro ellittico (Cauer) - Transizione molto netta, ma con increspature sia nella banda passante che in quella arrestante. Filtro Bessel - Mantiene la fase ma presenta un roll-off più lento. 4. Basato sul meccanismo di ottimizzazione Filtri fissi - Progettato per una gamma di frequenza specifica (non regolabile). Filtri sintonizzabili - Può regolare dinamicamente la frequenza centrale o la larghezza di banda (utilizzato nelle radio definite dal software). Applicazioni dei filtri RF Comunicazione wireless (5G, Wi-Fi, LTE) - Selezione della banda e rigetto delle interferenze. Sistemi radar e satellitari - Isolamento del segnale e riduzione del ru...

La durata prevista di un filtro ceramico co-cotto a bassa temperatura (LTCC) in condizioni operative difficili dipende da diversi fattori, tra cui fattori di stress ambientale, carico elettrico e robustezza del materiale. Ecco una valutazione generale: Fattori chiave che influenzano Filtro LTCC Durata della vita in condizioni difficili: 1. Temperature estreme I filtri LTCC funzionano in genere in intervalli da 55°C a +125°C. L'esposizione prolungata a temperature superiori a 150 °C può degradare i materiali, riducendone la durata. I cicli termici (riscaldamento/raffreddamento ripetuti) possono causare crepe o delaminazioni. 2. Umidità e corrosione I materiali LTCC sono generalmente resistenti all'umidità, ma la nebbia salina o gli ambienti acidi possono corrodere gli elettrodi. La sigillatura ermetica o i rivestimenti conformi possono prolungare la durata. 3. Stress meccanico e vibrazioni L'LTCC è fragile: urti e vibrazioni eccessivi possono causare microfratture. Un montaggio e un assorbimento degli urti adeguati contribuiscono ad attenuare questo problema. 4. Stress elettrico I segnali RF ad alta potenza o le sovratensioni possono accelerare l'invecchiamento. L'utilizzo a una potenza nominale prossima alla massima può ridurne la longevità. 5. Frequenza d'uso Il funzionamento continuo ad alta frequenza può causare un graduale degrado delle prestazioni. Durata stimata in condizioni difficili: Condizioni standard: 10–20 anni (tipico per i componenti LTCC). Condizioni difficili (temperature elevate, umidità, vibrazioni): 5–10 anni, a seconda delle strategie di mitigazione. Condizioni estreme: 3–7 anni, con possibile declassamento o ridondanza. Strategie di mitigazione per prolungare la durata di vita: Utilizzare imballaggi ermetici per resistere all'umidità. Applicare la gestione termica (dissipatori di calore, flusso d'aria). Garantire la stabilizzazione meccanica (smorzamento, montaggio sicuro). Utilizzare al di sotto dei valori massimi di potenza/tensione. Selezionare formulazioni LTCC ad alta affidabilità (ad esempio, DuPont 951, miscele HTCC/LTCC Heraeus). Yun Micro, in qualità di produttore professionale di componenti passivi RF, può offrire filtri a cavità fino a 40 GHz, che include filtro passa-banda, filtro passa-basso, filtro passa-alto e filtro elimina-banda. Non esitate a contattarci: liyong@blmicrowave.com
