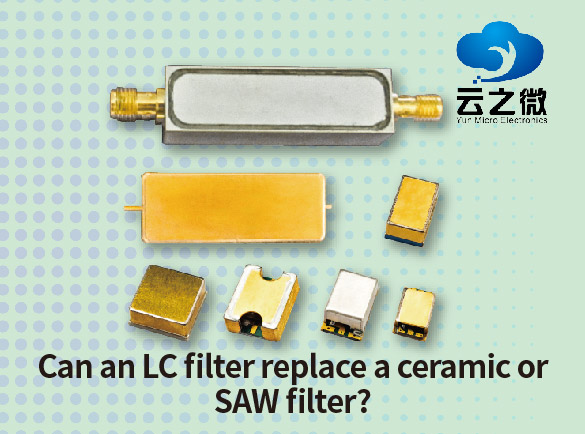

Filtri LC può sostituire parzialmente la ceramica O Filtri SAW in alcune applicazioni. Composti da induttori (L) e condensatori (C), offrono una struttura semplice, costi contenuti e facilità di sintonizzazione. Ciò li rende adatti a scenari a bassa frequenza o a banda larga, come la preselezione del front-end RF o il filtraggio a frequenza intermedia. Tuttavia, i filtri LC sono limitati nei sistemi che richiedono alta frequenza o alta selettività. Filtri ceramici Presentano elevati fattori Q e un'eccellente stabilità in temperatura, rendendoli adatti per segnali a frequenza medio-alta. I filtri SAW, basati sugli effetti delle onde acustiche di superficie, offrono una larghezza di banda estremamente stretta e un'elevata attenuazione alle frequenze GHz, ampiamente utilizzati nelle comunicazioni mobili e nei moduli wireless. Pertanto, sebbene i filtri LC siano vantaggiosi in termini di costi e adattabilità, non possono sostituire completamente i filtri ceramici o SAW. Nei moderni sistemi di comunicazione, gli ingegneri in genere selezionano o combinano diversi tipi di filtri in base a specifici requisiti di progettazione per ottenere prestazioni ottimali. Yun Micro , in qualità di produttore professionale di componenti passivi RF, può offrire filtri a cavità fino a 40 GHz, che includono filtro passa-banda, filtro passa-basso, filtro passa-alto, filtro elimina-banda. Non esitate a contattarci: liyong@blmicrowave.com

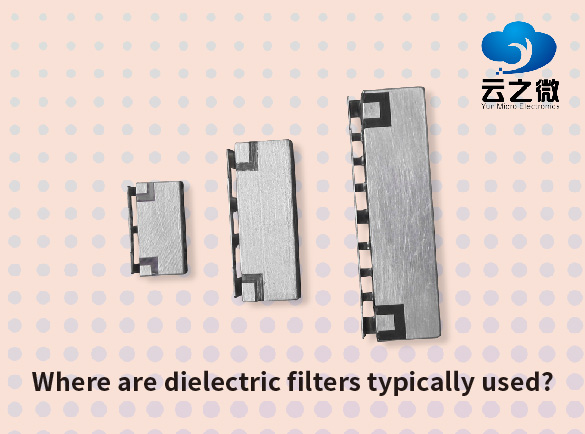

UN filtro dielettrico è un filtro a microonde che utilizza materiali ad alta permittività (come la ceramica) per ottenere risonanza e filtraggio. Presenta dimensioni compatte, elevato fattore Q ed eccellente stabilità. I filtri dielettrici sono comunemente utilizzati nei seguenti settori: 1. Stazioni base di comunicazione Nelle stazioni base 4G e 5G, filtri dielettrici Sono utilizzati nei moduli front-end RF per eseguire il filtraggio passa-banda o elimina-banda. Contribuiscono a prevenire le interferenze tra diverse bande di frequenza, migliorando il rapporto segnale/rumore e la qualità complessiva della comunicazione. 2. Dispositivi di comunicazione wireless Sono ampiamente utilizzati nei router Wi-Fi, nei terminali di comunicazione satellitare e nei sistemi radar per selezionare le bande di frequenza desiderate e sopprimere i segnali spuri o armonici. 3. Moduli RF miniaturizzati Perché filtri dielettrici Possono raggiungere un elevato fattore Q e un'elevata integrazione ad alte frequenze, e sono spesso utilizzati in moduli RF, sistemi di antenne o pacchetti LTCC, ideali per progetti compatti e stabili. In sintesi, i filtri dielettrici sono utilizzati principalmente in sistemi di comunicazione wireless e RF , in particolare in stazioni base e apparecchiature di comunicazione ad alta frequenza . Yun Micro , in qualità di produttore professionale di componenti passivi RF, può offrire filtri a cavità fino a 40 GHz, che includono filtro passa-banda, filtro passa-basso, filtro passa-alto, filtro elimina-banda. Non esitate a contattarci: liyong@blmicrowave.com

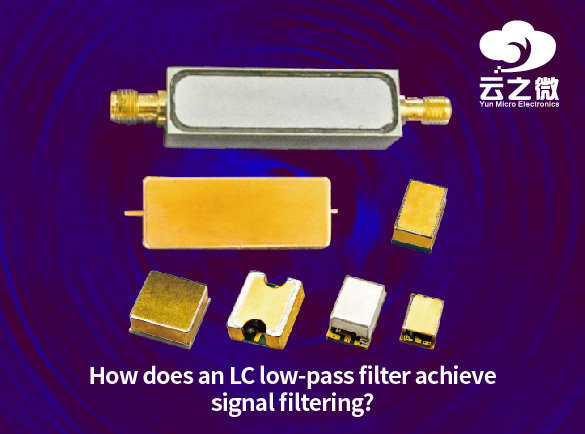

UN Filtro passa-basso LC è costituito da un induttore (L) e un condensatore (C) ed è comunemente utilizzato per consentire il passaggio di segnali a bassa frequenza, sopprimendo al contempo le componenti ad alta frequenza. La sua struttura di base prevede che l'induttore sia in serie con il segnale di ingresso e il condensatore sia in parallelo a terra in uscita, formando un sistema di scambio energetico risonante. A basse frequenze, l'induttore presenta una bassa impedenza, mentre il condensatore presenta un'impedenza elevata, consentendo al segnale di passare quasi inalterato. In questo caso, i segnali a bassa frequenza vengono trasmessi in modo fluido e senza attenuazioni significative. All'aumentare della frequenza, l'impedenza dell'induttore aumenta significativamente e quella del condensatore diminuisce. I segnali ad alta frequenza vengono quindi deviati attraverso il condensatore verso terra, indebolendo la loro presenza in uscita. In questo modo, il filtro sopprime le componenti ad alta frequenza e preserva i segnali a bassa frequenza, riducendo efficacemente il rumore e migliorando la qualità del segnale. Yun Micro , in qualità di produttore professionale di componenti passivi RF, può offrire filtri a cavità fino a 40 GHz, che includono filtro passa-banda, filtro passa-basso, filtro passa-alto, filtro elimina banda. Non esitate a contattarci: liyong@blmicrowave.com

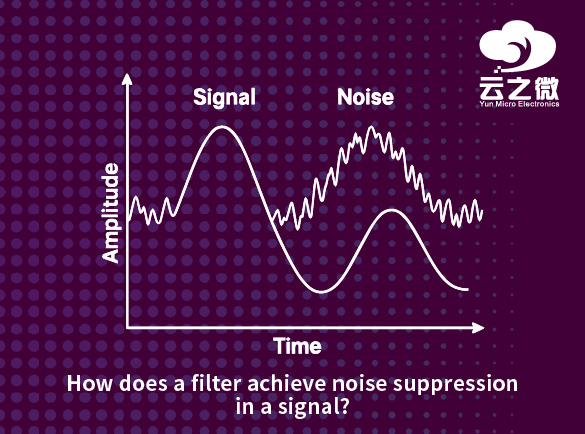

UN filtro sopprime il rumore consentendo o bloccando selettivamente componenti di frequenza specifiche di un segnale. Rumore di solito si trova al di fuori della larghezza di banda del segnale desiderata, spesso in regioni di frequenza più alte o più basse. A seconda dell'applicazione, i filtri sono progettati come passa-basso, passa-alto, passa-banda o elimina-banda tipi per rimuovere efficacemente i componenti di frequenza indesiderati. Ad esempio, un passa-basso filtro consente il passaggio delle componenti a bassa frequenza del segnale, attenuando al contempo il rumore ad alta frequenza; un filtro passa-banda mantiene solo la banda di frequenza desiderata e sopprime le altre. Che sia implementato come filtro analogico (come circuiti RC o LC) o digitale (tramite algoritmi), il principio fondamentale è modellare lo spettro del segnale, preservando le informazioni utili e attenuando le componenti di rumore. Progettando correttamente filtro Grazie a parametri quali frequenza di taglio, larghezza di banda e fattore Q, è possibile mantenere l'integrità del segnale migliorando significativamente il rapporto segnale/rumore, potenziando la stabilità del sistema e la precisione della misurazione. Yun Micro , in qualità di produttore professionale di componenti passivi RF, può offrire filtri a cavità fino a 40 GHz, che includono la banda filtro passa, filtro passa basso, filtro passa alto, filtro elimina banda . Non esitate a contattarci: liyong@blmicrowave.com
Le caratteristiche di fase di un filtro influenzano direttamente il forma d'onda e qualità della trasmissione di un segnale Idealmente, un filtro modifica solo l'ampiezza del segnale senza alterarne la fase. Tuttavia, in pratica, i filtri producono ritardi di fase diversi a frequenze diverse, portando a ritardo di gruppo non uniforme . Quando un segnale contiene più componenti di frequenza (come impulsi o segnali modulati), ogni componente subisce un ritardo diverso dopo aver attraversato il filtro, causando distorsione della forma d'onda , noto come distorsione di fase Nella comunicazione ad alta velocità o nell'elaborazione audio, ciò può comportare sfocatura del segnale, interferenza intersimbolica o distorsione del suono . Per ridurre questi effetti, i progettisti spesso utilizzano filtri a fase lineare O tecniche di equalizzazione del ritardo di gruppo per garantire un ritardo costante su tutte le frequenze, preservando l'integrità della forma d'onda del segnale. In sintesi, le caratteristiche di fase di un filtro svolgono un ruolo cruciale nella qualità del segnale e devono essere attentamente controllate nei sistemi di comunicazione di precisione e ad alta fedeltà. Yun Micro , in qualità di produttore professionale di componenti passivi RF, può offrire filtri a cavità fino a 40 GHz, che includono filtro passa-banda, filtro passa-basso, filtro passa-alto, filtro elimina-banda. Non esitate a contattarci: liyong@blmicrowave.com
La compatibilità tra ceramica co-cotta a bassa temperatura filtri (LTCC) e i circuiti integrati (CI) sono generalmente eccellenti, rendendo LTCC una tecnologia chiave per la miniaturizzazione e l'integrazione di moduli ad alta frequenza. La loro compatibilità è dimostrata nei seguenti aspetti: 1. Compatibilità di processo e dimensioni: LTCC La tecnologia è di per sé una tecnologia di packaging integrata. Consente di incorporare componenti passivi (come filtri, induttori, condensatori) nel substrato ceramico, con i circuiti integrati montati sulla superficie. Le loro dimensioni sono compatibili con quelle dei circuiti integrati a montaggio superficiale, consentendo un facile coassemblaggio su PCB utilizzando processi SMT per formare moduli completi System-in-Package (SiP) o funzionali. 2. Corrispondenza delle prestazioni elettriche: La gamma di frequenza operativa di Filtri LTCC (tipicamente da centinaia di MHz a decine di GHz) copre le bande della maggior parte dei circuiti integrati per comunicazioni wireless. Il loro design può essere adattato all'impedenza di ingresso/uscita dei circuiti integrati e può gestire i livelli di segnale elaborati dagli stessi, fungendo da componente passivo di front-end fondamentale per un'efficace reiezione delle interferenze fuori banda. 3. Limitazione: La limitazione principale è la sintonizzabilità Rispetto ad alcuni filtri programmabili o sintonizzabili basati su semiconduttori, la frequenza centrale e la larghezza di banda dei filtri tradizionali Filtri LTCC sono preimpostati in fase di produzione e non possono essere riconfigurati dinamicamente come alcuni circuiti integrati. I loro vantaggi, tuttavia, risiedono nell'elevata affidabilità, nell'eccellente fattore Q e nella solida capacità di gestione della potenza. In sintesi, Filtri LTCC Sono altamente compatibili con i circuiti integrati in termini di integrazione fisica e prestazioni elettriche, il che li rende la scelta ideale per la realizzazione di moduli front-end a radiofrequenza compatti. La loro risposta in frequenza fissa, tuttavia, li rende principalmente utilizzati in applicazioni standard che richiedono prestazioni stabili senza la necessità di regolazioni online. Yun Micro , in qualità di produttore professionale di componenti passivi RF, può offrire filtri a cavità fino a 40 GHz, che includono banda filtro passante, filtro passa-basso , filtro passa-alto, filtro elimina banda. Non esitate a contattarci: liyong@blmicrowave.com
I metodi di confezionamento e interconnessione di Filtri LTCC includono principalmente saldatura con filo d'oro e montaggio superficiale del metallo terminazione, ciascuna con caratteristiche distinte. Legatura con filo d'oro Utilizza tecniche a ultrasuoni o di termocompressione per collegare gli elettrodi del chip ai terminali del package con fili d'oro (o alluminio) sottili. Questo metodo offre elevata affidabilità, bassi parametri parassiti ed eccellenti prestazioni ad alta frequenza, rendendolo adatto ad applicazioni complesse. Tuttavia, il processo è relativamente complesso, con costi di produzione più elevati e una minore efficienza produttiva. Metallo a montaggio superficiale La terminazione, invece, impiega pasta saldante e saldatura a riflusso per fissare il filtro LTCC direttamente sui pad del PCB. Questo semplifica l'assemblaggio, supporta la produzione su larga scala e offre vantaggi in termini di costi ed efficienza. Tuttavia, l'induttanza e la capacità parassite dei giunti di saldatura sono più elevate, il che può influire leggermente sulle prestazioni e sulla coerenza ad alta frequenza. In sintesi, legame con filo d'oro dà priorità alle prestazioni ad alta frequenza e all'affidabilità, mentre metallo a montaggio superficiale la terminazione enfatizza la produzione di massa e la convenienza. Yun Micro , in qualità di produttore professionale di componenti passivi RF, può offrire filtri a cavità fino a 40 GHz, che includono filtro passa-banda, filtro passa-basso, filtro passa-alto, filtro elimina-banda. Non esitate a contattarci: liyong@blmicrowave.com
Filtri a guida d'onda Sono principalmente adatti per scenari ad alta e altissima frequenza, dimostrando prestazioni eccezionali in particolare nelle applicazioni a microonde, onde millimetriche e bande di frequenza più elevate. I loro principali vantaggi includono basse perdite di inserzione, elevata capacità di potenza ed eccellente selettività di frequenza, che li rendono ampiamente adottati nei sistemi di comunicazione e radar ad alte prestazioni. Nelle stazioni base, nelle comunicazioni satellitari e nelle apparecchiature radar, i filtri a guida d'onda sopprimono efficacemente le interferenze fuori banda per garantire la qualità del segnale. In campo aerospaziale, la loro elevata tolleranza alla potenza e la loro affidabilità li rendono adatti ad ambienti elettromagnetici complessi. Inoltre, i filtri a guida d'onda svolgono un ruolo fondamentale nei sistemi radar 5G a onde millimetriche e automotive grazie alle loro caratteristiche stabili ad alta frequenza. In sintesi, i filtri a guida d'onda sono adatti per applicazioni che richiedono alta frequenza, bassa perdita e alta gestione della potenza, come le comunicazioni delle stazioni base, i sistemi radar, i collegamenti satellitari e le emergenti comunicazioni a onde millimetriche 5G. Yun Micro ,come il professionista produttore di componenti passivi RF , può offrire il filtri a cavità fino a 40 GHz, che includono filtro passa-banda, filtro passa-basso, filtro passa-alto, filtro elimina-banda . Non esitate a contattarci: liyong@blmicrowave.com
