Le caratteristiche di fase di un filtro influenzano direttamente il forma d'onda e qualità della trasmissione di un segnale Idealmente, un filtro modifica solo l'ampiezza del segnale senza alterarne la fase. Tuttavia, in pratica, i filtri producono ritardi di fase diversi a frequenze diverse, portando a ritardo di gruppo non uniforme . Quando un segnale contiene più componenti di frequenza (come impulsi o segnali modulati), ogni componente subisce un ritardo diverso dopo aver attraversato il filtro, causando distorsione della forma d'onda , noto come distorsione di fase Nella comunicazione ad alta velocità o nell'elaborazione audio, ciò può comportare sfocatura del segnale, interferenza intersimbolica o distorsione del suono . Per ridurre questi effetti, i progettisti spesso utilizzano filtri a fase lineare O tecniche di equalizzazione del ritardo di gruppo per garantire un ritardo costante su tutte le frequenze, preservando l'integrità della forma d'onda del segnale. In sintesi, le caratteristiche di fase di un filtro svolgono un ruolo cruciale nella qualità del segnale e devono essere attentamente controllate nei sistemi di comunicazione di precisione e ad alta fedeltà. Yun Micro , in qualità di produttore professionale di componenti passivi RF, può offrire filtri a cavità fino a 40 GHz, che includono filtro passa-banda, filtro passa-basso, filtro passa-alto, filtro elimina-banda. Non esitate a contattarci: liyong@blmicrowave.com

La compatibilità tra ceramica co-cotta a bassa temperatura filtri (LTCC) e i circuiti integrati (CI) sono generalmente eccellenti, rendendo LTCC una tecnologia chiave per la miniaturizzazione e l'integrazione di moduli ad alta frequenza. La loro compatibilità è dimostrata nei seguenti aspetti: 1. Compatibilità di processo e dimensioni: LTCC La tecnologia è di per sé una tecnologia di packaging integrata. Consente di incorporare componenti passivi (come filtri, induttori, condensatori) nel substrato ceramico, con i circuiti integrati montati sulla superficie. Le loro dimensioni sono compatibili con quelle dei circuiti integrati a montaggio superficiale, consentendo un facile coassemblaggio su PCB utilizzando processi SMT per formare moduli completi System-in-Package (SiP) o funzionali. 2. Corrispondenza delle prestazioni elettriche: La gamma di frequenza operativa di Filtri LTCC (tipicamente da centinaia di MHz a decine di GHz) copre le bande della maggior parte dei circuiti integrati per comunicazioni wireless. Il loro design può essere adattato all'impedenza di ingresso/uscita dei circuiti integrati e può gestire i livelli di segnale elaborati dagli stessi, fungendo da componente passivo di front-end fondamentale per un'efficace reiezione delle interferenze fuori banda. 3. Limitazione: La limitazione principale è la sintonizzabilità Rispetto ad alcuni filtri programmabili o sintonizzabili basati su semiconduttori, la frequenza centrale e la larghezza di banda dei filtri tradizionali Filtri LTCC sono preimpostati in fase di produzione e non possono essere riconfigurati dinamicamente come alcuni circuiti integrati. I loro vantaggi, tuttavia, risiedono nell'elevata affidabilità, nell'eccellente fattore Q e nella solida capacità di gestione della potenza. In sintesi, Filtri LTCC Sono altamente compatibili con i circuiti integrati in termini di integrazione fisica e prestazioni elettriche, il che li rende la scelta ideale per la realizzazione di moduli front-end a radiofrequenza compatti. La loro risposta in frequenza fissa, tuttavia, li rende principalmente utilizzati in applicazioni standard che richiedono prestazioni stabili senza la necessità di regolazioni online. Yun Micro , in qualità di produttore professionale di componenti passivi RF, può offrire filtri a cavità fino a 40 GHz, che includono banda filtro passante, filtro passa-basso , filtro passa-alto, filtro elimina banda. Non esitate a contattarci: liyong@blmicrowave.com

I metodi di confezionamento e interconnessione di Filtri LTCC includono principalmente saldatura con filo d'oro e montaggio superficiale del metallo terminazione, ciascuna con caratteristiche distinte. Legatura con filo d'oro Utilizza tecniche a ultrasuoni o di termocompressione per collegare gli elettrodi del chip ai terminali del package con fili d'oro (o alluminio) sottili. Questo metodo offre elevata affidabilità, bassi parametri parassiti ed eccellenti prestazioni ad alta frequenza, rendendolo adatto ad applicazioni complesse. Tuttavia, il processo è relativamente complesso, con costi di produzione più elevati e una minore efficienza produttiva. Metallo a montaggio superficiale La terminazione, invece, impiega pasta saldante e saldatura a riflusso per fissare il filtro LTCC direttamente sui pad del PCB. Questo semplifica l'assemblaggio, supporta la produzione su larga scala e offre vantaggi in termini di costi ed efficienza. Tuttavia, l'induttanza e la capacità parassite dei giunti di saldatura sono più elevate, il che può influire leggermente sulle prestazioni e sulla coerenza ad alta frequenza. In sintesi, legame con filo d'oro dà priorità alle prestazioni ad alta frequenza e all'affidabilità, mentre metallo a montaggio superficiale la terminazione enfatizza la produzione di massa e la convenienza. Yun Micro , in qualità di produttore professionale di componenti passivi RF, può offrire filtri a cavità fino a 40 GHz, che includono filtro passa-banda, filtro passa-basso, filtro passa-alto, filtro elimina-banda. Non esitate a contattarci: liyong@blmicrowave.com

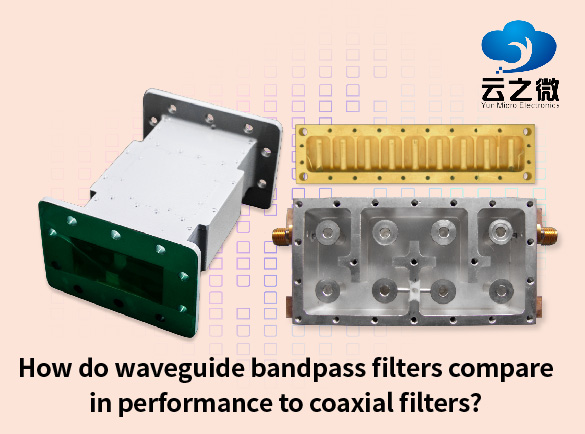

Filtri a guida d'onda Sono principalmente adatti per scenari ad alta e altissima frequenza, dimostrando prestazioni eccezionali in particolare nelle applicazioni a microonde, onde millimetriche e bande di frequenza più elevate. I loro principali vantaggi includono basse perdite di inserzione, elevata capacità di potenza ed eccellente selettività di frequenza, che li rendono ampiamente adottati nei sistemi di comunicazione e radar ad alte prestazioni. Nelle stazioni base, nelle comunicazioni satellitari e nelle apparecchiature radar, i filtri a guida d'onda sopprimono efficacemente le interferenze fuori banda per garantire la qualità del segnale. In campo aerospaziale, la loro elevata tolleranza alla potenza e la loro affidabilità li rendono adatti ad ambienti elettromagnetici complessi. Inoltre, i filtri a guida d'onda svolgono un ruolo fondamentale nei sistemi radar 5G a onde millimetriche e automotive grazie alle loro caratteristiche stabili ad alta frequenza. In sintesi, i filtri a guida d'onda sono adatti per applicazioni che richiedono alta frequenza, bassa perdita e alta gestione della potenza, come le comunicazioni delle stazioni base, i sistemi radar, i collegamenti satellitari e le emergenti comunicazioni a onde millimetriche 5G. Yun Micro ,come il professionista produttore di componenti passivi RF , può offrire il filtri a cavità fino a 40 GHz, che includono filtro passa-banda, filtro passa-basso, filtro passa-alto, filtro elimina-banda . Non esitate a contattarci: liyong@blmicrowave.com

Le prestazioni termiche di Filtri LTCC è relativamente buono, ma presenta alcune limitazioni. Il substrato è realizzato in ceramica co-cotta a bassa temperatura, che offre un'elevata stabilità termica e una buona conduttività termica, consentendo al dispositivo di mantenere caratteristiche elettriche stabili in un ampio intervallo di temperature. Inoltre, il basso coefficiente di dilatazione termica della ceramica contribuisce a migliorare l'affidabilità e riduce i guasti dovuti a sollecitazioni causate dalle variazioni di temperatura. Tuttavia, i filtri LTCC sono in genere compatti e presentano una superficie limitata per la dissipazione del calore. In condizioni di alta potenza o alta frequenza, il calore può concentrarsi localmente, con conseguente degrado delle prestazioni o addirittura danni. Nelle applicazioni pratiche, la distribuzione ottimizzata degli elettrodi, la progettazione del canale termico e l'integrazione con soluzioni di raffreddamento a livello di sistema (come dissipatori di calore o sistemi di conduzione termica per PCB) vengono spesso utilizzate per garantire un funzionamento stabile. Nel complesso, le prestazioni termiche dei filtri LTCC sono sufficienti per la maggior parte delle applicazioni di comunicazione mobile, IoT ed elettronica automobilistica, ma sono necessarie ulteriori misure di gestione termica negli scenari RF ad alta potenza. Yun Micro , in qualità di produttore professionale di componenti passivi RF, può offrire filtri a cavità fino a 40 GHz, che includono filtro passa-banda, filtro passa-basso, filtro passa-alto, filtro elimina-banda. Non esitate a contattarci: liyong@blmicrowave.com

1. Scenari applicabili Filtri LC sono ancora ampiamente utilizzati nei moduli a bassa o media frequenza (ad esempio, elaborazione in banda base, gestione dell'alimentazione). Alcuni esempi includono: Disaccoppiamento di potenza: filtraggio del rumore di alimentazione per i chip (gamma MHz). Condizionamento del segnale a bassa frequenza: utilizzato nelle interfacce di conversione dati o nei circuiti di clock. 2. Limitazioni La loro applicazione è limitata ai front-end RF ad alta frequenza (ad esempio, bande di onde millimetriche): Effetti parassiti: i parametri parassiti (resistenza/capacità equivalente) degli induttori e dei condensatori degradano le prestazioni alle alte frequenze. Fattore Q insufficiente: il basso fattore di qualità dei filtri LC fa fatica a raggiungere la selettività richiesta per il filtraggio a banda stretta ad alta frequenza. Problemi di dimensioni: a lunghezze d'onda ridotte, le dimensioni fisiche dei componenti discreti diventano paragonabili alla lunghezza d'onda, introducendo problemi di parametri distribuiti. 3. Alternative Le bande ad alta frequenza (ad esempio, Sub-6 GHz o onde millimetriche) impiegano principalmente: Filtri dielettrici: fattore Q elevato, miniaturizzati, utilizzati nei canali delle antenne delle stazioni base. Filtri SAW/BAW: integrati nei front-end RF dei telefoni cellulari. Filtri a cavità: utilizzati nelle stazioni base macro ad alte prestazioni. In sintesi, I filtri LC hanno ancora valore nelle comunicazioni 5G e ad alta velocità, principalmente nelle bande di frequenza medio-basse o nella verifica dei prototipi , ma nei terminali e nelle apparecchiature ad alta frequenza, il loro ruolo viene gradualmente sostituito da tecnologie di filtraggio più avanzate. Yun Micro , come il professionista produttore di componenti passivi RF , può offrire il filtri a cavità su 40 GHz , che includono filtro passa-banda, filtro passa-basso, filtro passa-alto, filtro elimina-banda. Non esitate a contattarci: liyong@blmicrowave.com

Le principali differenze tra Filtri LC E Filtri RC risiedono nei loro componenti, nelle loro prestazioni e nelle loro applicazioni. Componenti: Filtri LC sono costituiti da induttori (L) e condensatori (C), in grado di realizzare filtraggi passa-basso, passa-alto, passa-banda e elimina-banda. Filtri RC sono costituiti da resistori (R) e condensatori (C), con una struttura circuitale più semplice. Prestazione: Filtri LC offrono prestazioni migliori in scenari ad alta frequenza, con basse perdite e un elevato fattore di qualità, il che li rende adatti per circuiti RF e per la soppressione del rumore di potenza. Filtri RC sono maggiormente influenzati dal rumore termico del resistore e dalla perdita di potenza alle alte frequenze, con una risposta in frequenza limitata, quindi più adatti all'elaborazione del segnale a bassa frequenza. Applicazioni: Filtri LC sono ampiamente utilizzati nei sistemi di comunicazione, nei front-end RF e negli alimentatori switching dove sono richiesti elevata efficienza e prestazioni. Filtri RC si trovano spesso nell'elaborazione audio, nei test dei circuiti o nella semplice regolazione del segnale. In sintesi, Filtri LC sono migliori per esigenze ad alta frequenza e alte prestazioni, mentre Filtri RC sono più comuni in scenari a bassa frequenza e basso costo. Yun Micro , come il produttore professionale di componenti passivi RF, può offrire filtri a cavità fino a 40 GHz, che includono filtro passa-banda , filtro passa-basso , filtro passa-alto , filtro elimina banda . Non esitate a contattarci: liyong@blmicrowave.com

La cavità in un filtro a cavità funge da struttura centrale, funzionando principalmente per risonanza e accumulo di energia La cavità agisce come un risonatore tridimensionale e le sue dimensioni e forma determinano la frequenza di risonanza, consentendo la trasmissione selettiva e la soppressione di specifiche bande di frequenza. Quando un segnale entra nel filtro, le onde elettromagnetiche alla frequenza target generano una risonanza a onda stazionaria all'interno della cavità e la attraversano efficacemente, mentre le frequenze non target vengono significativamente attenuate. Inoltre, la cavità fornisce un fattore di alta qualità (Q) , riducendo la perdita di inserzione e migliorando selettività e stabilità. Rispetto ai tradizionali filtri LC, i filtri a cavità presentano una minore dispersione di energia e una maggiore capacità di gestione della potenza, rendendoli particolarmente adatti per sistemi di comunicazione ad alta frequenza e alta potenza come stazioni base 5G, comunicazioni satellitari e apparecchiature radar. In sintesi, la cavità consente principalmente risonanza, soppressione spuria, Q elevato e gestione di potenza elevata , rendendolo un elemento chiave per garantire elevate prestazioni dei filtri a cavità. Yun Micro , in qualità di produttore professionale di componenti passivi RF, può offrire filtri a cavità fino a 40 GHz , che includono filtro passa-banda R , filtro passa-basso , filtro passa-alto , filtro elimina banda . Non esitate a contattarci: liyong@blmicrowave.com
