I filtri LTCC (Low-Temperature Co-fired Ceramic) supportano in genere un'ampia gamma di frequenze, a seconda del design e dell'applicazione. Generalmente, coprono le seguenti gamme di frequenza:

1. Bande HF a microonde – Filtri LTCC operano comunemente da pochi MHz fino a decine di GHz.

2. Intervalli comuni:

• Sub-6 GHz (100 MHz~6 GHz) – Ampiamente utilizzato nelle comunicazioni wireless (ad esempio, Wi-Fi, 4G/5G, Bluetooth, GPS).
• Onde millimetriche (24 GHz~100 GHz+) – Alcuni filtri LTCC avanzati supportano applicazioni radar automobilistiche e 5G mmWave.

3. Applicazioni specifiche:

• Bluetooth/Wi-Fi (2,4 GHz, 5 GHz)
• Cellulare (700 MHz~3,5 GHz per 4G/5G)
• GPS (1,2 GHz, 1,5 GHz)
• Radar automobilistico (24 GHz, 77 GHz, 79 GHz)

La tecnologia LTCC consente di realizzare filtri compatti e ad alte prestazioni con un'ottima stabilità termica, rendendoli adatti a sistemi RF e a microonde. L'intervallo di frequenza esatto dipende dalle proprietà del materiale, dal design del risonatore e dalla precisione di fabbricazione.

Specifiche dei filtri LTCC di Yun Micro:

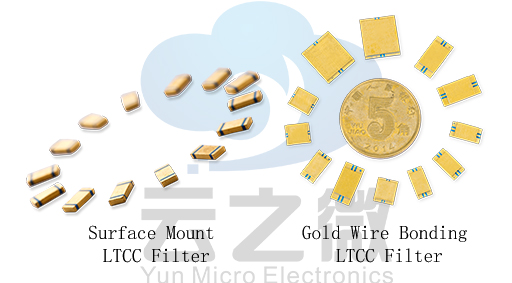

Filtro LTCC con legatura a filo d'oro

Parametro:

Gamma di frequenza: 1 GHz ~ 20 GHz (BPF)

3dB BW: 5%~ 50%

Dimensioni: lunghezza 4~10 mm, larghezza 4~7 mm, altezza 2 mm

Buona consistenza del prodotto

Piccoli volumi, montabili in superficie o con collegamenti a filo o a nastro

Filtro LTCC a montaggio superficiale

Parametro:

Gamma di frequenza: 80 MHz ~ 9 GHz (LPF), 140 MHz ~ 7 GHz (BPF)

3dB BW: 5%~50%

Dimensioni: lunghezza 3,2~9 mm, larghezza 1,6~5 mm, altezza 0,9~2 mm

Buona consistenza del prodotto

Piccoli volumi, montabili in superficie o con collegamenti a filo o a nastro

Yun Micro, in qualità di produttore professionale di componenti passivi RF, è in grado di offrire filtri a cavità fino a 40 GHz, che includono filtri passa-banda, filtri passa-basso, filtri passa-alto e filtri elimina-banda.

Non esitate a contattarci: liyong@blmicrowave.com
