I filtri RF (radiofrequenza) sono componenti essenziali nei sistemi di comunicazione wireless, utilizzati per far passare o rifiutare selettivamente specifici intervalli di frequenza. Possono essere classificati in base alla risposta in frequenza, alla tecnologia di implementazione e all'applicazione. Ecco le tipologie principali:

1. Basato sulla risposta in frequenza

Questi definiscono il comportamento del filtro in termini di selezione della frequenza:

• Filtro passa-basso (LPF) - Consente il passaggio delle frequenze inferiori a una frequenza di taglio (f₀) attenuando al contempo le frequenze più alte.
• Filtro passa-alto (HPF) - Consente il passaggio delle frequenze superiori a una frequenza di taglio (f₀) attenuando al contempo le frequenze più basse.
• Filtro passa-banda (BPF) - Lascia passare le frequenze all'interno di un intervallo specifico (da f₁ a f₂) e attenua le frequenze al di fuori di questa banda.
• Filtro elimina banda (BSF) / Filtro notch: blocca un intervallo di frequenza specifico (da f₁ a f₂) lasciando passare gli altri.
• Filtro passa-tutto - Lascia passare tutte le frequenze ma introduce uno sfasamento senza attenuazione.

2. Basato sulla tecnologia di implementazione

• Per costruire i filtri RF vengono utilizzate diverse tecnologie, ciascuna con caratteristiche uniche:
• Filtri LC - Utilizzare induttori (L) e condensatori (C); semplici ma ingombranti alle basse frequenze.
• Filtri SAW (onda acustica di superficie) - Utilizzare materiali piezoelettrici per applicazioni ad alta frequenza (gamma MHz-GHz).
• Filtri BAW (Bulk Acoustic Wave) - Simile a SAW ma opera a frequenze più elevate con una migliore gestione della potenza (utilizzato nel 5G).
• Filtri ceramici - Utilizzare risonatori ceramici per prestazioni compatte e stabili nei sistemi wireless.
• Filtri a cavità - Utilizzare cavità di guida d'onda per applicazioni ad alta potenza (ad esempio stazioni base, radar).
• Filtri MMIC (circuiti integrati monolitici a microonde) - Integrato nei chip semiconduttori per sistemi RF compatti.
• Filtri risonatori dielettrici - Utilizzare materiali ad alta permittività per prestazioni con fattore Q elevato.

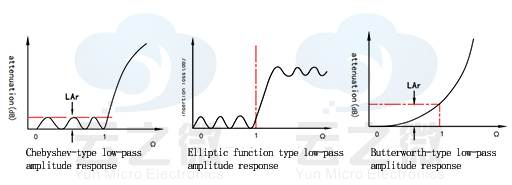

3. In base alle caratteristiche della risposta

• Filtro Butterworth - Banda passante massimamente piatta, roll-off moderato.
• Filtro di Chebyshev - Roll-off più ripido ma con ondulazione nella banda passante/stopband.
• Filtro ellittico (Cauer) - Transizione molto netta, ma con increspature sia nella banda passante che in quella arrestante.
• Filtro Bessel - Mantiene la fase ma presenta un roll-off più lento.

4. Basato sul meccanismo di ottimizzazione

• Filtri fissi - Progettato per una gamma di frequenza specifica (non regolabile).
• Filtri sintonizzabili - Può regolare dinamicamente la frequenza centrale o la larghezza di banda (utilizzato nelle radio definite dal software).

Applicazioni dei filtri RF

• Comunicazione wireless (5G, Wi-Fi, LTE) - Selezione della banda e rigetto delle interferenze.
• Sistemi radar e satellitari - Isolamento del segnale e riduzione del rumore.
• Dispositivi medici (risonanza magnetica, ablazione a radiofrequenza) - Controllo della frequenza per la sicurezza.
• Difesa e aerospaziale - Trasmissione del segnale sicura e affidabile.

Yun Micro, in qualità di produttore professionale di componenti passivi RF, è in grado di offrire filtri a cavità fino a 40 GHz, che includono filtri passa-banda, filtri passa-basso, filtri passa-alto e filtri elimina-banda.
