La scelta tra un filtro passa-banda (BPF) e un filtro passa-basso (LPF) dipende dai requisiti specifici dell'applicazione di elaborazione del segnale. Nessuno dei due è universalmente "migliore": ognuno ha scopi diversi. Ecco un confronto per aiutarti a decidere:

1. Scopo e risposta in frequenza

Filtro passa-basso (LPF):

Consente il passaggio delle frequenze inferiori a una frequenza di taglio (fc) attenuando al contempo le frequenze più alte.

Utilizzato per rimuovere il rumore ad alta frequenza, uniformare i segnali o prevenire l'aliasing nei sistemi ADC.

Esempi di applicazione: miglioramento dei bassi audio, anti-aliasing nell'acquisizione dati, ripristino DC.

Filtro passa-banda (BPF):

Consente il passaggio di una gamma specifica di frequenze (tra fc1 inferiore e fc2 superiore) bloccando le frequenze al di fuori di questa gamma.

Utilizzato per isolare un segnale di interesse in un ambiente rumoroso o per estrarre una frequenza portante modulata.

Esempi di applicazioni: comunicazione RF (ad esempio sintonizzazione radio AM/FM), estrazione del segnale EEG/ECG, analisi delle vibrazioni.

2. Quando usare Which?

Utilizzare un LPF se:

Ti interessano solo i componenti a bassa frequenza (ad esempio, rimuovere il rumore ad alta frequenza).

Il segnale è in banda base (centrato su 0 Hz).

È necessario un design più semplice e costi di elaborazione inferiori (meno componenti rispetto a BPF).

Utilizzare un BPF se:

Il segnale si trova in una banda di frequenza specifica (ad esempio un canale radio o un segnale di sensore).

È necessario rifiutare le interferenze sia a bassa che ad alta frequenza (ad esempio, rumore della linea di alimentazione a 50/60 Hz + rumore RF).

Si lavora con segnali modulati (ad esempio, filtrando una banda AM/FM).

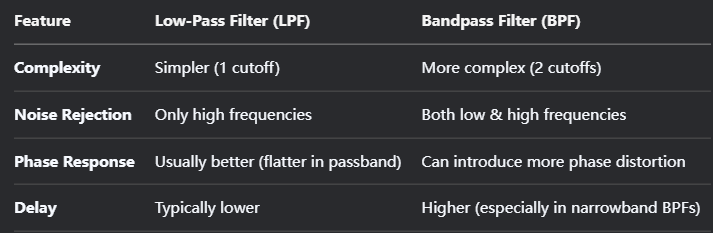

3. Compromessi

4. Esempio pratico

LPF: in un segnale ECG, un LPF (ad esempio, un taglio a 150 Hz) rimuove il rumore muscolare e l'interferenza RF.

BPF: in un ricevitore wireless, un BPF (ad esempio 88–108 MHz per la radio FM) isola la stazione desiderata rifiutandone altre.

Conclusione

Scegli LPF per la rimozione del rumore generico e l'estrazione del segnale CC/a bassa frequenza.

Scegli BPF quando hai bisogno di isolare una banda di frequenza specifica o rifiutare interferenze fuori banda.

Se il segnale soddisfa entrambi i requisiti (ad esempio, deve far passare le basse frequenze ma anche bloccare la deriva delle bassissime frequenze), una combinazione di HPF + LPF (che crea un BPF) potrebbe essere ottimale.
